大功率高頻開關電鍍電源的總體結構
發布日期：2015-09-11大功率高頻開關電鍍電源的系統總體結構如圖1所示。硬件結構由兩部分組成：主電路和控制電路。圖1中上半部分虛線框內為主電路,包括六部分：輸入整流、功率因數校正、高頻逆變電路、主功率變壓器、輸出整流和輸出濾波電路。下半部分虛線框內為控制電路結構圖,包括TMS320LF2407A控制器、采樣電路、過溫保護電路、隔離驅動、上位機通訊、液晶顯示和CAN通訊電路等。

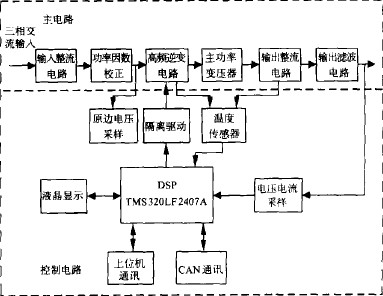

圖1 大功率高頻開關電鍍電源總體硬件結構圖
