保護開關電鍍的電路設計

　　為保障開關電鍍的電源安全可靠工作，離不開保護電路的實時監控來實現各種保護功能，包括過壓保護、過流保護、欠壓保護、過熱保護、掉電保護、缺相保護和風扇停轉保護等。因此，必須對送入A／D模塊的電壓、電流信號以及其他一些相關信號作實時檢測，一旦超過給定值，必須在允許的短時間內切斷主電路功率開關管。下圖所示為寧波電子電鍍廠的開關電鍍的電源綜合保護電路圖，任何一個故障信號發生后，將引發中斷，PWM輸出引腳置為高阻態，用來封鎖驅動信號，關閉功率器件，及時保護開關電鍍的電源系統。整個過程不需要程序干預，由DSP自動完成，有利于實現各種故障狀態的實時快速處理。

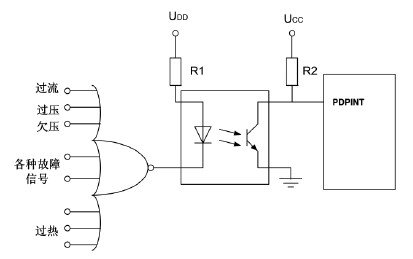

基于DSP的開關電鍍電源綜合保護電路
